粘結自動攪拌儀-雙鍋

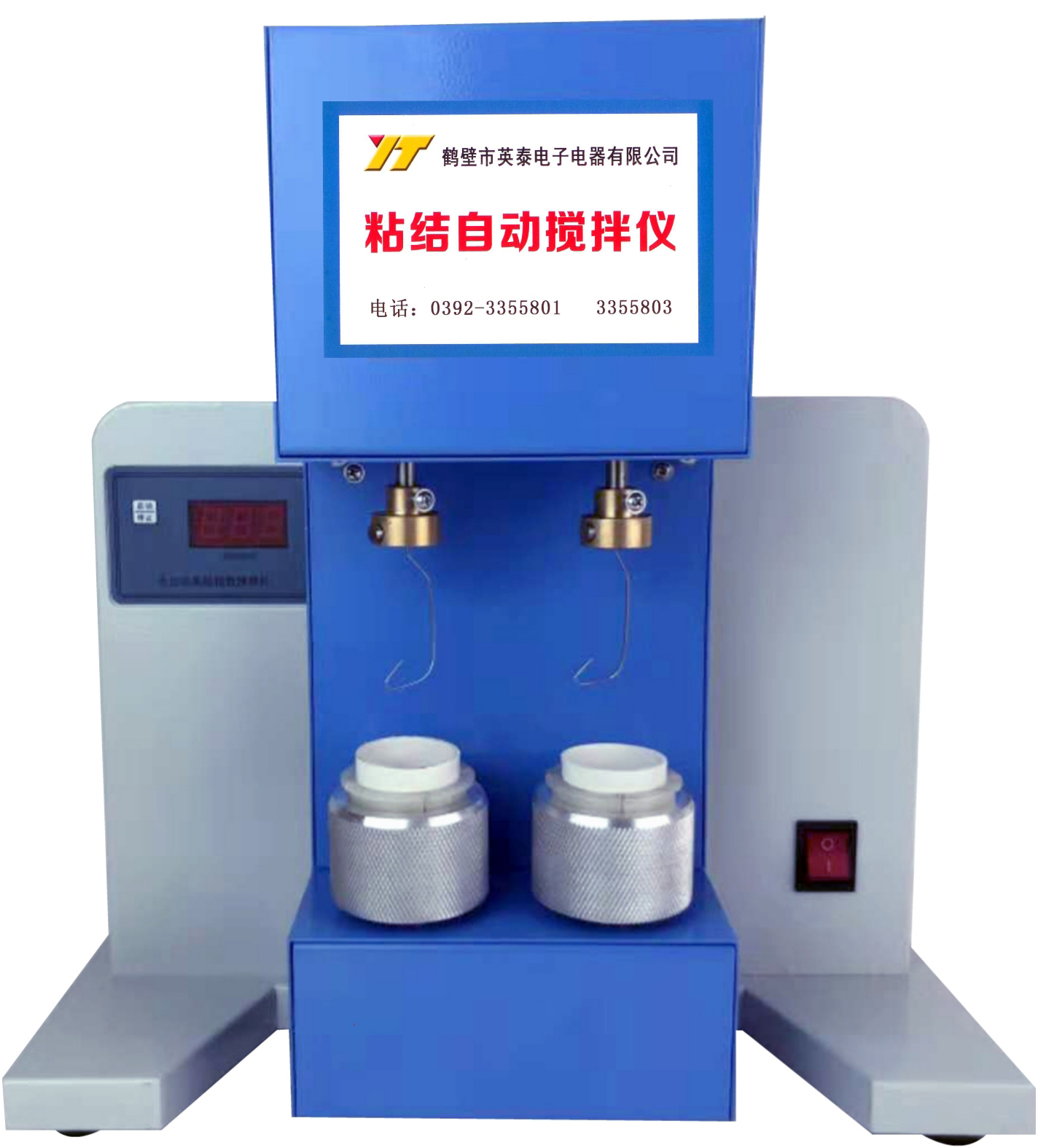

                        粘結自動攪拌儀-NJJB-2（雙鍋）

一、概述

 NJJB-1（單鍋）、NJJB-2（雙鍋）型粘結指數自動攪拌儀的誕生結束了幾十年來人工手動攪拌這一焦化指標的歷史，嚴格地按照國標GB5447《粘結指數測定方法》的要求進行設計，保證了坩堝轉速、攪拌棒轉速、攪拌傾角和攪拌時序的要求。結果緊湊，體積小巧，操作方便并自動記時控制。

二、結構

三部分組成：

（1）主機體：帶動旋轉彎板旋轉的主軸構架。

（2）旋轉彎板：由攪拌棒的驅動和坩堝驅動系統組成。

（3）控制部分：完成電機的定時控制等功能。

三、技術參數

電源電壓：         220 V，50 Hz

功率：           18 W

彎板旋轉角度：       45°

攪拌棒轉速：        150 r/min

坩堝轉速：         15 r/min

彎板45°攪拌時間 ：     105 s

彎板45°至垂直時間：    5 s

顯示方式：         數碼顯示

外形尺寸：         235*322*305 mm（L×W×H）

重   量 ：        5 Kg

四、按鍵定義

“啟動”用于啟動試驗或循環顯示運轉時間，攪拌絲攪拌圈數，坩堝旋轉圈數

“復位”用于復位彎板旋轉至初始位置，或試驗結束后取消提示音

五、操作步驟

（1）插入攪拌儀的電源，打開電源開關（紅色）；

（2）攪拌儀將自動檢查旋轉彎板的位置，自動調節至垂直位置；

（3）左手壓下鎖緊套，右手拿出空坩堝，將制備好煤樣的坩堝放入，然后松開右手；

（4）按下軸，將攪拌棒抽下，輕輕地拉至坩堝底部，不管處于任何位置，要將其環部垂直于坩堝中心；

（5）按啟動鍵至旋轉彎板開始旋轉后松開，旋轉彎板開始左旋；

（6）旋至45°時，上攪拌棒以150r/min、下坩堝以15r/min相逆旋轉攪拌；此時顯示器開始計時；

（7）攪拌至105秒后，旋轉彎板右旋，此時顯示器開始15秒計時；

（8）旋轉至15秒時，旋轉彎板停止，處于垂直位置，聲音提示結束；

（9）按復位鍵取消提示音

（10）再一次按下軸，將攪拌棒提起，把環部推至軸處；

（11）至此，一個煤樣做畢，重復第（3）步，開始第二個煤樣的攪拌；

若做完試驗，再卡入空坩堝，然后斷開電源開關。

六、注意事項：

（1）請使用符合要求的電源，電源三腳插頭的接地腳應可靠接地；

（2）不做試驗時，要放一空坩堝支撐；

（3）開機前或試驗進行中，不得任意扳轉旋轉彎板，要使它處于垂直位置；

（4）要將攪拌棒環部垂直于坩堝中心，否則會卡住電機，發出異常聲音而不能旋轉；

（5）若一段時間不用，再開機時，攪拌棒電機易出現不正常旋轉。

七、意外處理：

（1）遇到開機顯示或動作紊亂時應及時關閉電源，待5秒鐘后從新開機；

（2）如遇到彎板旋轉機構脫離的情況，請在開機30秒后三位數碼管由上部顯示-轉為下部顯示-時，將彎板輕輕推入即可歸位。

注意！

電源三腳插頭的接地腳要接地！

請勿用外力調節攪拌儀的旋轉彎板，否則會出現故障！

注：建議使用原廠配件，非原廠配件引起的機器故障，不在維修范圍。
